LM393是什么芯片？工作原理+引脚功能+应用电路实例
LM393 是一种广泛使用的电压比较器 IC。它提供 8 引脚 Dip、SO-8 和其他封装形式，并包含两个独立的高精度比较器运算放大器，可由单电源或双电源供电。LM393 具有宽电源电压范围，可用于多种应用，同时需要低工作电流，非常适合便携式和电池供电设备。其最大输出电流为20mA，足以驱动晶体管和逻辑系统。
一、引脚功能
LM393 的引脚功能如下：
（注：引脚5的功能描述在原文中存在误导，已根据常规理解进行修正，并指出原文可能的错误。）
二、工作原理
LM393 的工作原理与所有电压比较器相似。它有一个反相引脚和一个同相引脚。如果非反相端（如引脚3对于运算放大器1）的电压高于反相端（如引脚2对于运算放大器1），则输出（如引脚1）将为高，否则输出将为低。这种比较功能使得LM393可以用于检测电压差异，并据此控制其他电路。
三、应用电路实例

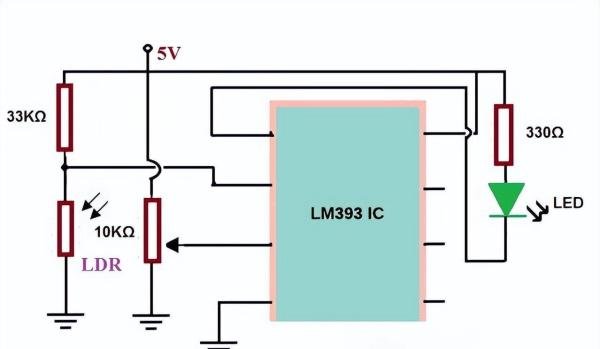

基于LM393 IC的比较器小夜灯电路
元器件：LM393集成电路、光敏电阻/光敏传感器、33KΩ电阻、330Ω电阻、电位器（范围从1KΩ – 20KΩ）、负载（如LED）、3节“AA”电池或直流电源。
工作原理：该电路采用光敏电阻控制分压电路。当电路吸收强光时，输出设备（如LED）将被关闭；当电路吸收黑暗时，输出设备将被激活。这是通过比较IC电压的反相端和同相端来实现的。如果反相端电压高于同相端，则输出设备激活；反之，则输出设备停用。

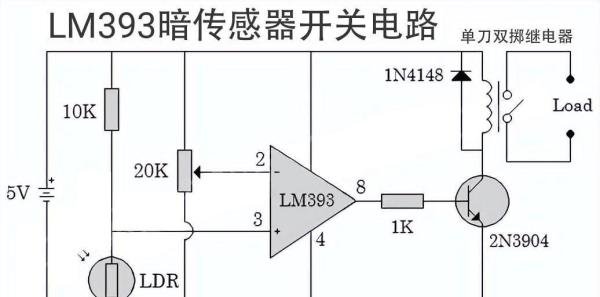

LM393 IC的暗传感器开关电路
元器件：LM393 IC、LDR（光敏电阻器）作为明暗传感器、20K可变电阻用于校准、SPDT继电器、2N3904 BJT晶体管、负载。
工作原理：该电路使用LDR作为传感器，当LDR检测到黑暗时，其电阻会升高，导致分压电路中的电压升高。这个电压与LM393 IC的同相端进行比较。如果反相端（通过可变电阻设置）的电压低于同相端的电压，则输出将激活继电器，从而打开负载。

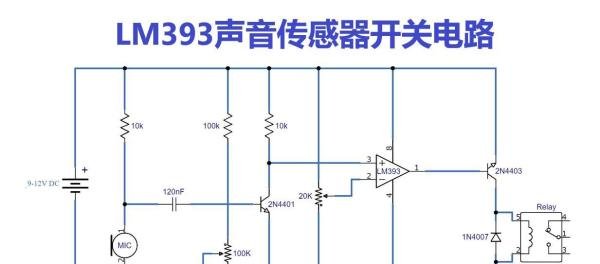

声音传感器开关电路
元器件：LM393N比较器IC、驻极体麦克风、120nF电容、2N4401晶体管、2N4403 PNP晶体管、SPDT继电器、100KΩ和20KΩ的可变电阻。
工作原理：该电路使用驻极体麦克风接收声音信号，并通过2N4401晶体管进行放大。放大后的信号被送到LM393N电压比较器IC进行比较。如果输入信号的电压超过设定的阈值（通过可变电阻调节），则输出将激活继电器。
综上所述，LM393是一种功能强大的电压比较器IC，具有广泛的应用场景。通过了解其引脚功能、工作原理以及应用电路实例，可以更好地理解和使用这一元器件。
