包络检波（非相干解调）

包络检波（非相干解调）

包络检波是一种用于从已调波中提取调制信号的过程，它属于非相干解调的一种。在非相干解调中，接收端不需要知道发送端载波信号的相位信息，因此相对于相干解调来说，其实现更为简单。包络检波的基本原理是通过一个非线性器件（如二极管）和适当的RC电路，将已调波的包络线还原为原始的调制信号。

包络检波的核心在于利用二极管的单向导电性和RC电路的充放电特性，来跟踪并提取已调波的包络线。

二极管的作用：

当输入信号Vi大于电容电压Vc时，二极管导通，允许电流通过并为电容C充电。

当输入信号Vi小于电容电压Vc时，二极管截止，电流被阻断，电容C开始通过负载电阻R放电。

RC电路的作用：

电容C用于存储电荷，并在二极管截止时通过R放电。

电阻R决定了电容C的放电速度，进而影响输出信号的波形。

包络的提取：

在包络的上升阶段，由于新作用在二极管正极的脉冲峰值逐渐增大，二极管频繁导通并给电容C充电，使得电容电压Vc逐渐上升并跟随包络线。

在包络的下降阶段，脉冲峰值逐渐减小，二极管导通时间减少，电容C主要通过R放电，其电压逐渐下降并跟随包络线。

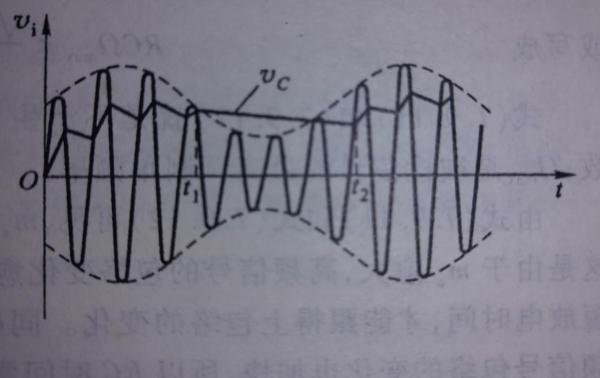

通过这一过程，已调波的包络线被还原为原始的调制信号。以下图为例，展示了包络检波的基本原理和过程：

在包络检波过程中，可能会遇到两种主要的失真：惰性失真和负峰切割失真。

原因：RC电路的时间常数过大，导致电容C放电速度过慢。

影响：在包络的下降阶段，由于电容C放电慢，其电压居高不下，导致输出信号无法准确跟随包络线的下降。在后续的包络上升阶段，由于电容电压初始值较高，电压变化与包络线有较大差距。

解决方法：减小RC电路的时间常数，使电容C的放电速度加快。

原因：输入信号的负半周期被二极管滤除，同时RC电路的时间常数过小，导致电容C在包络的下降阶段放电过快。

影响：在包络的下降阶段，电容C的电压迅速下降，导致输出信号无法准确跟随包络线的底部，出现“切割”现象。

解决方法：适当增加RC电路的时间常数，使电容C在包络的下降阶段有足够的放电时间。

综上所述，包络检波是一种有效的非相干解调方法，但在实际应用中需要注意避免上述两种失真现象的发生。通过合理设计RC电路的时间常数和选择合适的二极管等元件，可以确保输出信号能够准确跟随已调波的包络线，从而还原出原始的调制信号。
