在HyperMesh中使用焊点单元对部件进行连接，可按以下步骤操作：

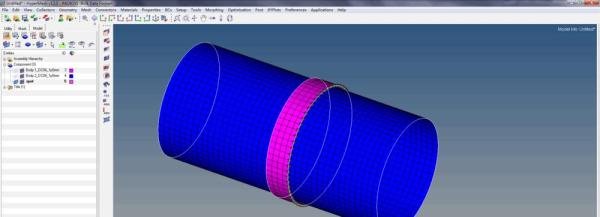

打开模型：在HyperMesh中打开一个由两个部件（如薄壁圆柱管）组成的CAE网格模型，准备用点焊单元连接这两个部件。
创建放置焊点的component：在工具面板右上角单击components命令，在对话框中勾选create，在comp name=中输入spot，单击创建按钮，这样就创建了一个专门放置焊点的component。
返回主界面并选择连接命令：单击return按钮返回主界面，在工具面板最右侧选项中勾选3D，然后在左侧列表中单击connectors。connectors命令是单元连接命令，包含多种连接工艺方法，如spot单元、bolt单元、seam单元以及area单元等。
选择spot单元：在弹出的相关界面中，选择spot，因为本次是要进行点焊连接。
设置spot命令参数：
在spot命令对话框中，勾选spot选项，在location中选择node path，用于选择焊接位置。
将spacing调整为合适的值，如40mm，此值代表焊点间距。
焊点的焊接类型type选择acm（shell gap）。
num layers选择total2，表示连接两个部件。
将tolerance调整为合适值，如100。
将焊点的大小设置为合适尺寸，如5mm大的六面体单元。
选择连接部件并创建焊点：在connect what中选择要连接的两个部件，鼠标单击create进行焊点的创建，这样就完成了对焊点单元的创建。
