CA1102数字存储示波器说明书:[4]

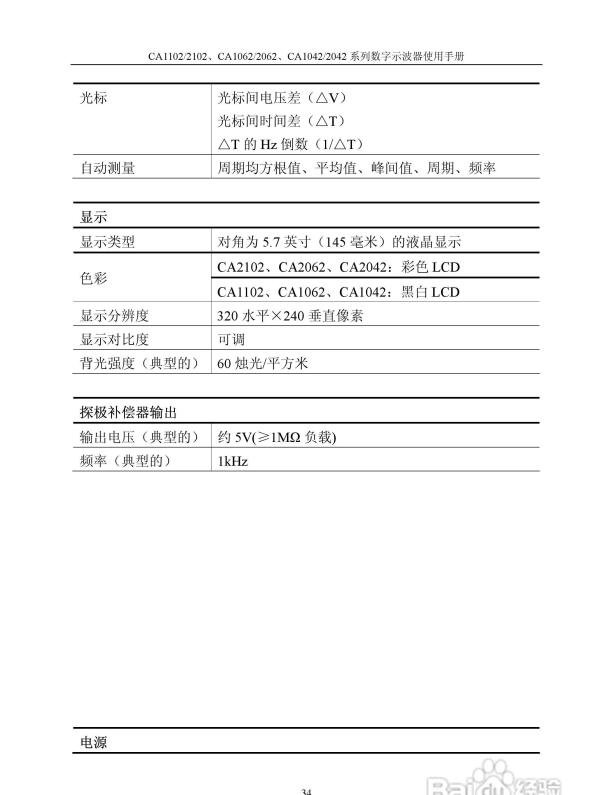

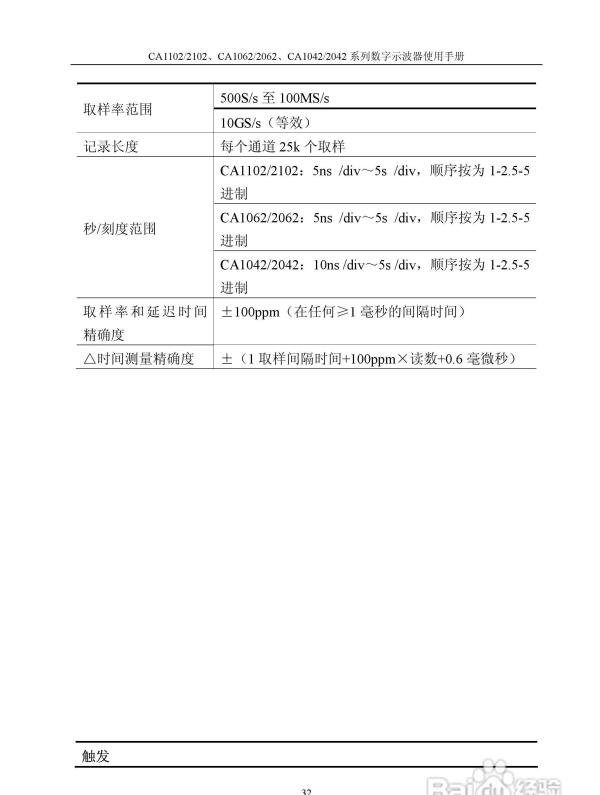

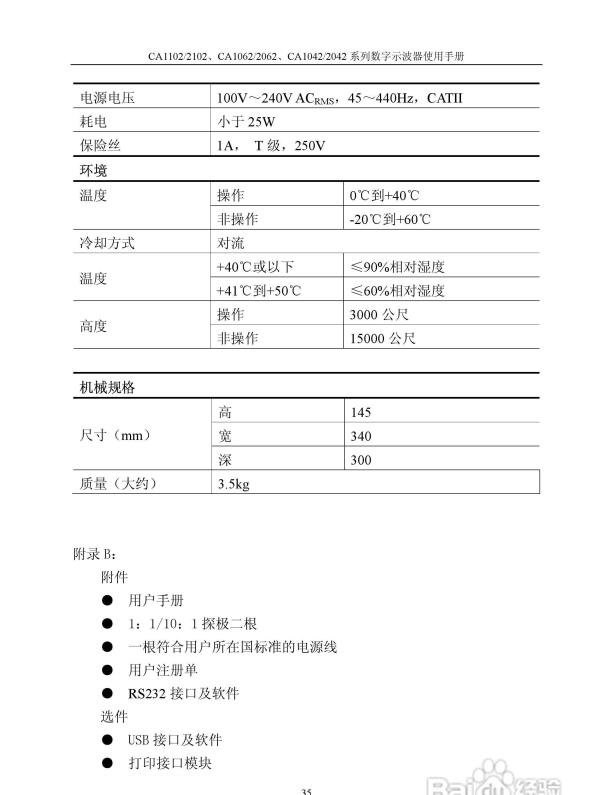

CA1102数字存储示波器说明书核心内容如下：

一、产品概述CA1102数字存储示波器是一款用于电子信号可视化分析的仪器，支持信号采集、存储、显示及测量功能，适用于电路调试、故障诊断等场景。

二、使用方法

开机与自检

连接电源后按下电源开关，仪器启动并自动完成自检程序。

自检通过后，屏幕显示初始界面，若出现错误提示需根据说明书排查。

信号接入与通道设置

将待测信号通过探头接入示波器通道接口（通常支持双通道输入）。

在菜单中选择对应通道，设置耦合方式（直流/交流）、垂直档位（电压量程）及探头衰减比（如1X/10X）。

调整时基旋钮设置水平档位（时间量程），控制波形水平显示范围。

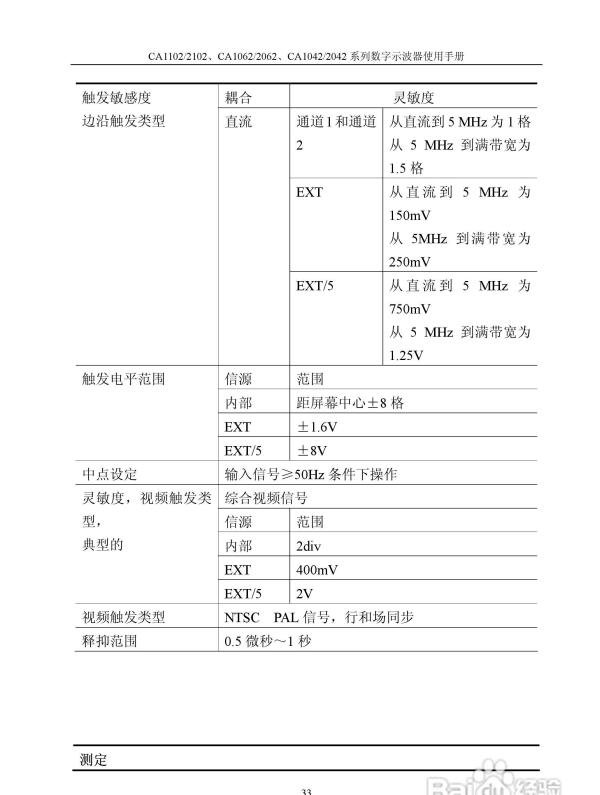

选择触发源（通道1/通道2/外部触发），设置触发模式（边沿触发/视频触发等）及触发电平，以稳定显示波形。

使用光标测量功能可手动定位波形关键点，获取电压、时间等参数。

自动测量功能支持频率、周期、占空比等参数的直接读取。

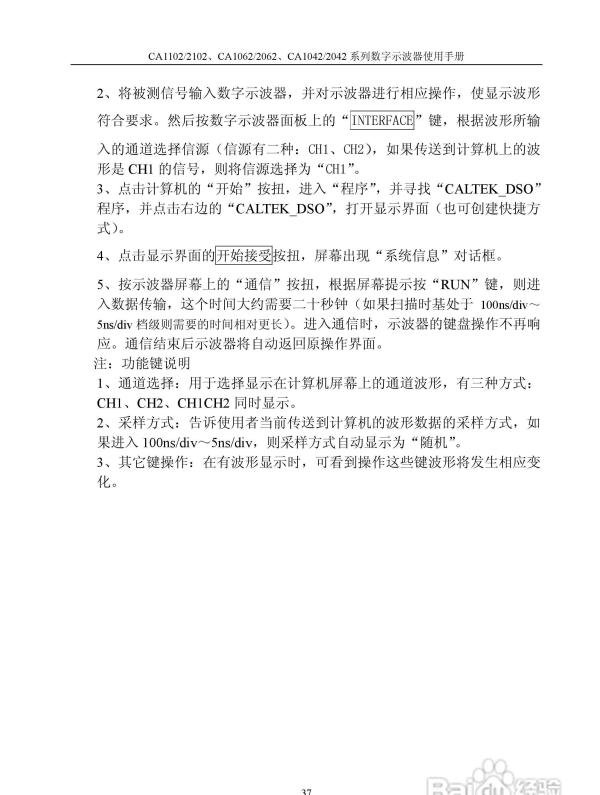

按下存储键可将当前波形保存至内部存储器或外部USB设备，支持BMP/CSV等格式导出。

三、常见故障解决方案

检查探头连接是否松动或损坏，更换探头测试。

确认通道耦合方式是否正确（如测量直流信号需选择直流耦合）。

调整垂直档位至合适量程，避免信号超出显示范围。

波形不稳定

检查触发设置是否合理，尝试调整触发电平或更换触发模式。

确认信号频率是否超出时基量程，适当缩小水平档位。

减少环境干扰，如远离强电磁场或使用屏蔽探头。

存储功能异常

检查USB设备是否兼容（建议使用FAT32格式），重新插拔设备。

确认内部存储空间是否充足，删除无用文件释放空间。

重启仪器后再次尝试存储操作。

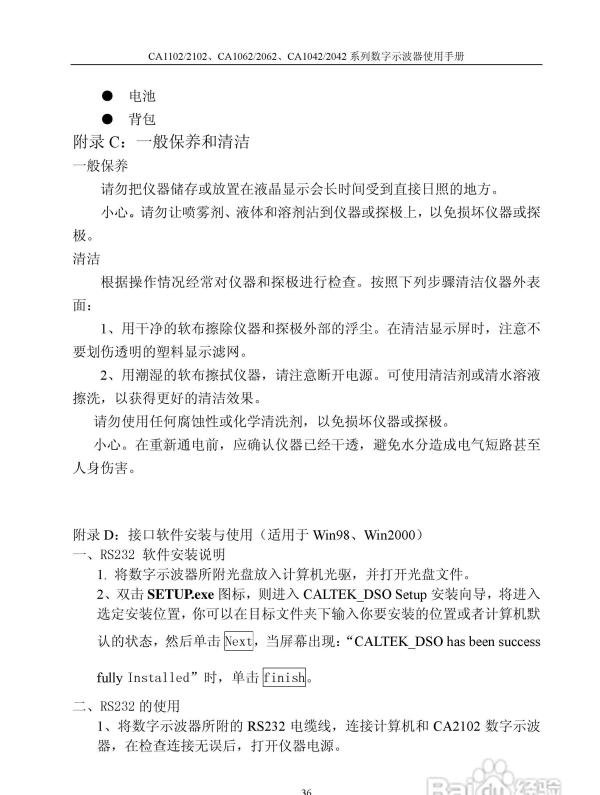

四、维护与注意事项

五、技术支持如遇无法解决的故障，可联系厂家技术支持，提供仪器序列号及故障现象描述以获取针对性帮助。
