节点详图的阅读理解关键是掌握其基本要素和定位方法。首先，节点详图是整张图纸上局部放大描述的部分，通过查找图纸上的索引符号，如图中的引线指示节点所在位置。这些符号中的方向标记，如与引线平行的短线，决定了剖面或截面的方向，确保按照箭头指示的视线观察。
在施工图中寻找节点详图，通常会在索引符号中看到“分式”结构。如果“分母”为“—”，则详图就在当前图纸上，如果是数字，比如“2”，则需查阅相应编号的图纸，而“分子”数字则标识了详图的编号。通过对照这些编号，可以快速定位到所需的节点详图内容。

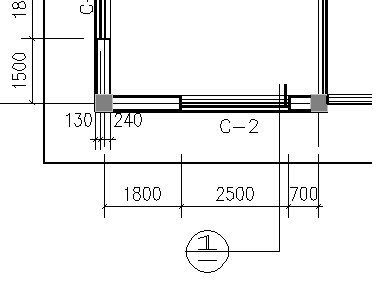

节点详图的作用在于详细展示建筑构造的复杂细节，如一个两层窗户间240mm厚外墙的节点，可能需要绘制三个节点图来呈现其构造。在平面建施图中，我们可以找到这些节点图的索引，并结合编号找到具体描绘的详细构造部分。
举例来说，要理解这个节点详图，首先查看平面建施图，然后根据索引指引，找到2号图纸上对应编号的节点图，观察上、中、下三个不同部分的外墙构造细节，以了解其构造特征和尺寸。
