如图：

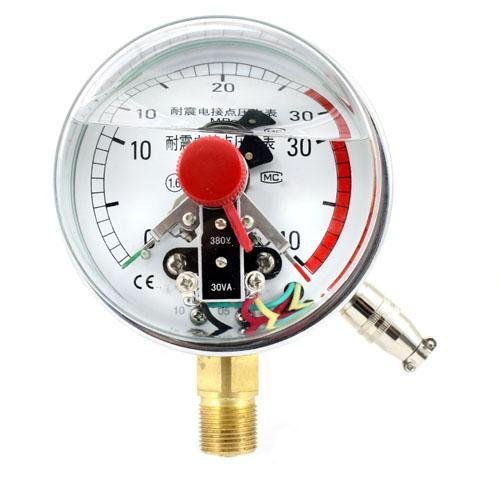

图一

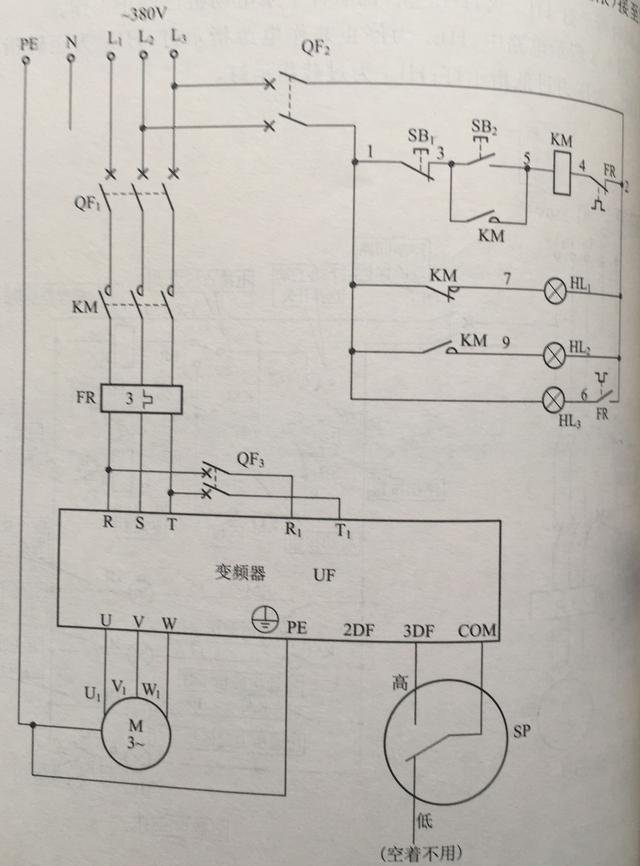

图二
1电接点压力表SP高端（上限）连接至第三频率端子3DF，调整频率电位器3FV，设定较低的运转速度。
注意：压力表SP不要安装在流量较大的管路中，以保证提供正常的控制信号。
压力表全自动控制的情况下，实际压力指针接的是公共线，即3号线，也是电源线。下限指针接的是4号线。上限指针接的是5号线。
刚开始表压为零时，实际压力指针与下限指针接通，即3和4接通，中继KA1吸合，接触器KM吸合并自锁，抽水电机运行。
随着抽水电机的运行，表压逐渐上升，实际压力指针与下限指针脱离，逐渐往大压力值方向摆动。
当表压达到上限设定值时，实际压力指针与上限指针接通，即3和5接通，中继KA2吸合，接触器KM断开，抽水电机停止运行。
随着用户不断用水，表压逐渐下降，实际压力指针逐渐回落，直至其与下限指针再次接通时，便进入了下一个循环供水过程。
