天车电路控制系统由电源保护、电动机正反切换、电动机速度切换及相关安全措施等组成。
凸轮控制器主触点载流量最大一般在63A，控制电动机功率在17KW以下的线路上。（如图所示）
1.其操作一般是零位，左右各5档，左右1档时未进行电动机加速，也就是在最低速动作。
2.其电气控制分3大部分：保护、电源切换（正反转选择）、电动机加速（切换电阻）。
3.采用的电阻器是三相不平衡电阻。

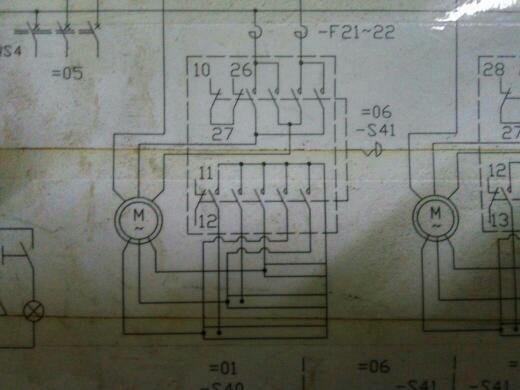

接线要注意电源切换和电阻切换之间差别如下图所示：
图中采用的是KT14型凸轮控制器：
1.电源由4个触点件组成，进线电源在上，去电动机在下，接线原则是进线在同一边，出线则在另一边，这样可以杜绝短路事故发生。
2.电阻器切换：有一公用线，接线前要确认切换顺序（从上往下或是从下往上），以免接错，造成速度一开始就切换太多。
